Высокочастотный заградитель

Малый вес - позволяет его устанавливать на обычные, а не усиленные конденсаторы связи
Малые габариты позволяет использовать ВЧЗ на 630 А на токи 400 А. Возможность применять ВЧЗ в особо стесненных габаритных условиях
Усиленная динамическая стойкость к ударным токам. Все заградители имеют 2 усиленный вариант исполнения, согласно СТО по-ударному и тепловому току
ВЧЗ имеет пониженные потери на промышленной частоте и окупается полностью примерно за 3 года по сравнению с обычным заградителем
Все элементы ВЧЗ, включая пьедестал, собраны из немагнитных материалов, что исключает их влияние на магнитное поля реактора и параметры ВЧЗ

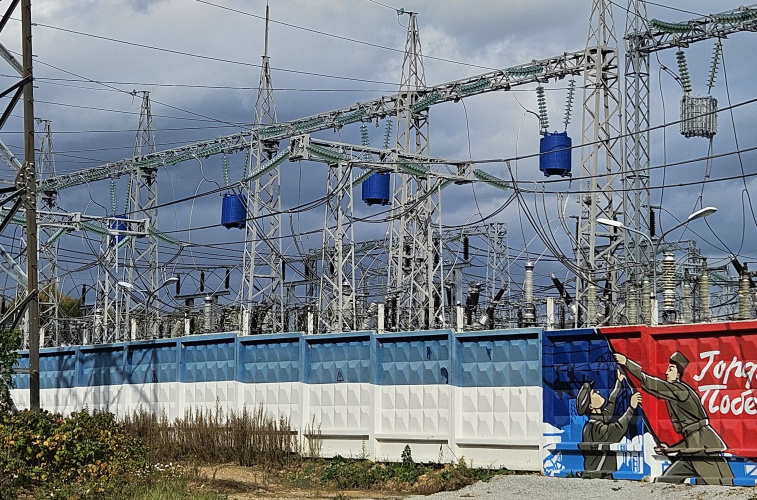

Высокочастотный заградитель

Назначение

Основным назначением высокочастотного заградителя  (ВЧЗ)  является   ослабление влияния шунтирующего  действия шин электроподстанции на линейный тракт высокочастотного канала, при обработке  воздушных линий  (ВЛ) электропередачи  в  целях  передачи  по  их  фазовым проводам и грозозащитным тросам  сигналов  противоаварийной автоматики, релейной защиты, цифровых данных, телемеханики и  телефонной связи на несущих частотах от 16 кГц до 1000  кГц,  а  так  же  для  исключения  шунтирующего  действия  ответвлений  (отпаек)  ВЛ.

Состав изделия

В ВЧЗ входят следующие основные функциональные элементы:
- Р –Реактор КМТЛ.672161.003
- ЗУ – основное защитное устройство. В качестве ЗУ используется ОПН.  Ограничители соответствуют требованиям технических условий ТУ 3414-002-15207362-2003.
- ЭН – элемент настройки. КМТЛ.468829.002 - ЭНШ (широкополосный) и КМТЛ.468829.003 - ЭНП (полосовой) определяют диапазон частот заграждения ВЧЗ. Для каждого типа реактора соответствует свой элемент настройки. Тип ЭН определяется только индуктивностью реактора и не зависит от его номинального тока.  Пример записи, при отдельном заказе ЭН:
ЭНШ –ХХ (индуктивность реактора) –  ХХ (диапазон заграждения)
Предусмотрены виды климатического исполнения ВЧЗ – У1, ХЛ1 и УХЛ1, согласно ГОСТ 15150.

 Технические характеристики

Параметры ВЧЗ соответствуют стандарту ПАО «ФСК ЕЭС» СТО 56947007 – 33.060.40.125 – 2012 «Общие технические требования к устройствам обработки и присоединения каналов ВЧ связи по ВЛ 35 – 750кВ» и рекомендациям МЭК 60353
Тип Номинальный длительный ток, А

Номинальная индуктивность, мГн

Номинальная индуктивность на промышленной частоте, мГн Характеристическое сопротивление линии, Ом

Активная составляющая полного сопротивления заграждения. Минимальное значение,
Ом *
ВЧЗ-100-0,5 100 0,5 0,54 450 650
ВЧЗ-200-0,5 200 0,5 0,54 450 650
ВЧЗ-200-2,0 200 2,0 2,2 450 650
ВЧЗ-400-0,1 400 0,1 0,11 450 650
ВЧЗ-400-0,25 400 0,25 0,27 450 650
ВЧЗ-400-0,5 400 0,5 0,54 450 650
ВЧЗ-400-1,0 400 1,0 1,09 450 650
ВЧЗ-630*-0,25 630 0,25 0,27 450 650
ВЧЗ-630*-0,5 630 0,5 0,54 450 650
ВЧЗ-630*-1,0 630 1,0 1,09 450 650
ВЧЗ-630*-2,0 630 2,0 2,2 450 650
ВЧЗ-1250-0,1 1250 0,1 0,11 450 650
ВЧЗ-1250-0,25 1250 0,2 0,27 450 650
ВЧЗ-1250-0,5 1250 0,5 0,54 450 650
ВЧЗ-1250-1,0 1250 1,0 1,09 450 650
ВЧЗ-2000-0,1 2000 0,1 0,11 330 470
ВЧЗ-2000-0,5 2000 0,5 0,54 330 470
ВЧЗ-2000-1,0 2000 1,0 1,09 330 470
ВЧЗ-3150-0,5 3150 0,5 0,54 310 450
ВЧЗ-3150-1,0 3150 1,0 1,09 310 450
ВЧЗ-4000-0,1 4000 0,1 0,11 280 410
ВЧЗ-4000-0,5 4000 0,5 0,54 280 410
*Другие значения индуктивностей и активного полного сопротивления заграждения согласовываются индивидуально.

Габаритный чертёж ВЧЗ-630-0,5

Условия эксплуатации

ВЧЗ предназначен для непрерывной работы на открытом воздухе при температуре окружающей среды от минус 50 Со до плюс 50 Со при воздействии солнечной радиации, дождя, снега, гололеда и пыли, при высоте до 2000 м над уровнем моря.
Вид климатического исполнения ВЧЗ УХЛ1 по ГОСТ 15150 для эксплуатации на открытом воздухе в атмосфере типа II (промышленная). ВЧЗ предназначен к работе при частоте сети 50 Гц и форме колебаний, которая может рассматриваться, как синусоидальная.
