Трансформаторы напряжения серии «ИНДИГО Измерения» типа ЗНОП 2 КЭ

НПФ «Мультиобработка» представляет решение для измерения высокого напряжения с предельно малыми геометрическими размерами и весом — для организации коммерческого или технического учета в комплектных распределительных устройствах (КРУ) среднего напряжения с воздушной, элегазовой или твердой изоляцией трансформаторы напряжения серии «ИНДИГО Измерения» типа ЗНОП 2 КЭ..

Трансформаторы напряжения ЗНОП 2 КЭ — это заземляемые однофазные измерительные трансформаторы напряжения с полимерной кремнийорганической изоляцией. Они имеют каскадную конструкцию первичной обмотки, благодаря чему внешние габаритные размеры и вес трансформаторов максимально снижены. Изделия могут крепиться на токоведущие шины (вес одного трансформатора — до 4 кг), под них не требуется выделять отдельную измерительную ячейку. Габаритные размеры одной фазы с воздушным подключением — 140 × 140 × 122 мм. (более подробно о трансформаторах напряжения можно узнать по ссылке)

Преимущества трансформаторов напряжения ЗНОП 2 КЭ

Предназначены для организации системы коммерческого и технического учета, а также для приборов измерения, контроля, сигнализации и устройств защиты распределительных устройств.
Отдельное исполнение для установки в кабельные адаптеры без модернизации конструкции ячейки.
Вес изделия — масса одной фазы до 4 кг.
Габаритные размеры значительно меньше классического электромагнитного трансформатора напряжения с литой изоляцией.
Конструктивно не подвержены феррорезонансу — благодаря особой конструкции первичной обмотки: первого емкостного каскада понижения напряжения без образования емкостного делителя и второго каскада — непосредственно первичной обмотки на магнитопроводе с напряжением менее 1000 В.

Варианты исполнения трансформаторов напряжения ЗНОП 2 КЭ

Опорное исполнение — крепится к заземленной металлоконструкции либо механически присоединяется к шине высокого напряжения (допустимы оба варианта).
Кабельное исполнение — устанавливается вместо заглушки кабельного адаптера, предназначенного для монтажа на бушинг (проходной изолятор) тип «С» по стандарту DIN EN 50181-2011. Это самые распространенные в эксплуатации Т-образные адаптеры.

Частые вопросы о трансформаторе напряжения ЗНОП 2 КЭ «ИНДИГО Измерения»

Для каких задач предназначен трансформатор напряжения ЗНОП 2 КЭ?

ЗНОП 2 КЭ применяется для организации коммерческого и технического учёта электроэнергии, а также для подключения приборов измерения, контроля, сигнализации и устройств релейной защиты в комплектных распределительных устройствах (КРУ) среднего напряжения с воздушной, элегазовой или твёрдой изоляцией.

Можно ли установить ЗНОП 2 КЭ без модернизации существующей ячейки?

Да. Кабельное исполнение трансформатора устанавливается вместо заглушки кабельного адаптера под бушинг тип «С» по стандарту DIN EN 50181-2011 (наиболее распространённые Т-образные адаптеры). Опорное исполнение крепится к заземлённой металлоконструкции или механически присоединяется к шине высокого напряжения. Отдельная измерительная ячейка не требуется.

Какие габариты и вес у трансформатора ЗНОП 2 КЭ?

Габаритные размеры одной фазы с воздушным подключением — 140 × 140 × 122 мм. Масса одной фазы — до 4 кг. Это значительно меньше классических электромагнитных трансформаторов напряжения с литой изоляцией, что упрощает монтаж и снижает нагрузку на конструкции.

Подвержен ли ЗНОП 2 КЭ феррорезонансу?

Нет, конструктивно трансформатор не подвержен феррорезонансу. Это обеспечивается особой каскадной конструкцией первичной обмотки: первый емкостной каскад понижения напряжения работает без образования емкостного делителя, а второй каскад — непосредственно первичная обмотка на магнитопроводе с напряжением менее 1000 В.

Какое исполнение ЗНОП 2 КЭ выбрать — опорное или кабельное?

Выбор зависит от способа монтажа в ячейке. Опорное исполнение подходит для крепления к заземлённой металлоконструкции или шине высокого напряжения. Кабельное исполнение предназначено для установки вместо заглушки кабельного адаптера (бушинг тип «С» по DIN EN 50181-2011). Если вы не уверены, какое исполнение подойдёт под вашу ячейку, пришлите обозначение модели-аналога, коэффициент трансформации, класс точности и условия установки — специалисты помогут подобрать вариант.

Заказать звонок

Написать письмо

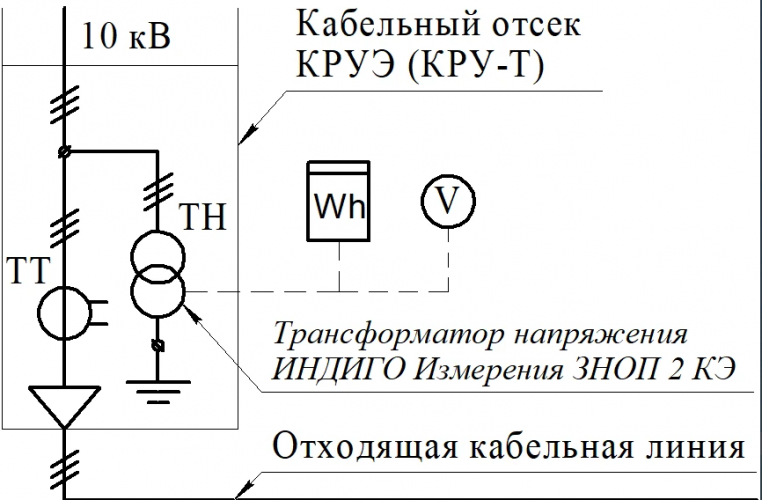

Трансформатор напряжения ЗНОП 2 КЭ схема

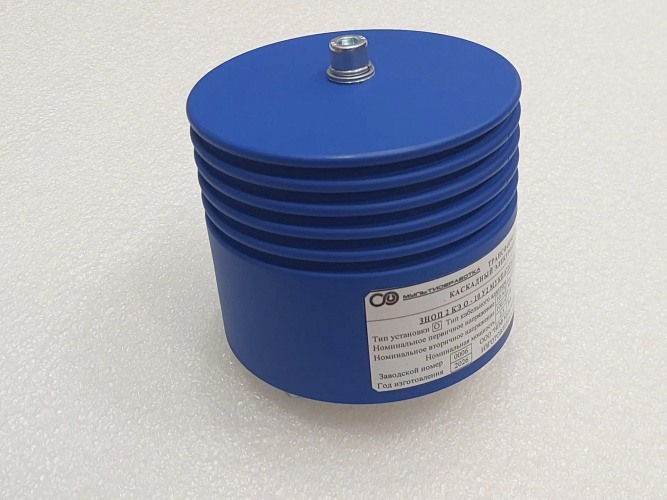

Трансформатор напряжения ЗНОП 2 КЭ
